Moduł BCS-SU100/48

BCS POWER

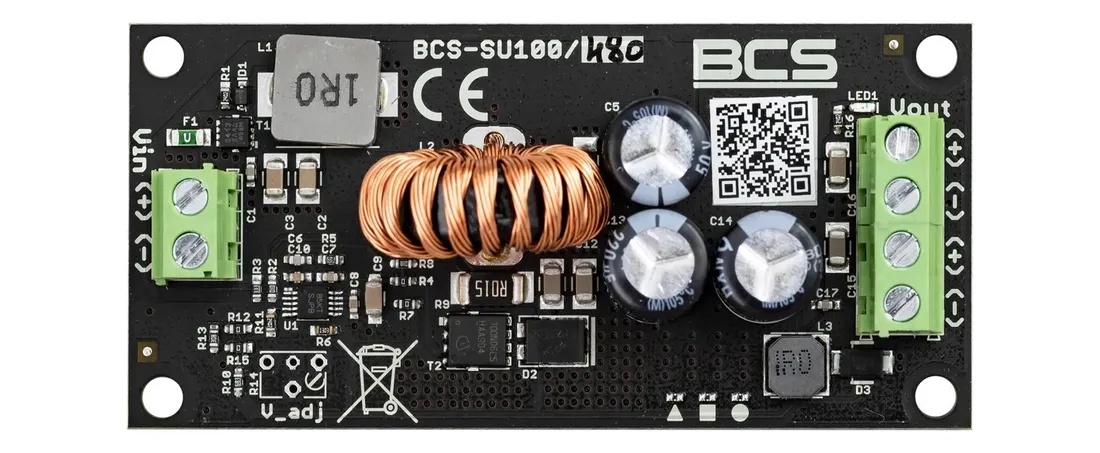

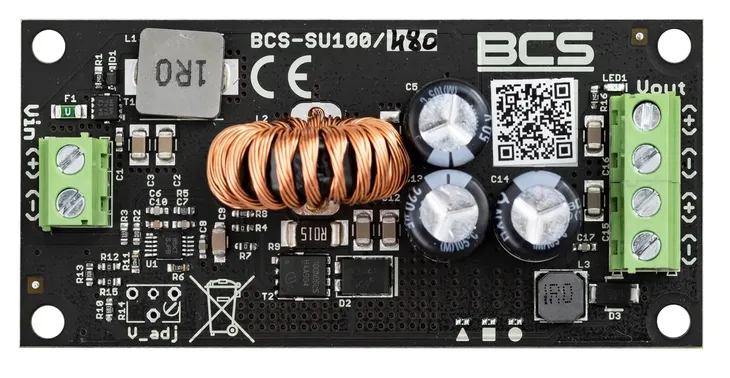

BCS-SU100/48 to wysoko sprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 48 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego. Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy BCS, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Główne cechy:

• Wysoka sprawność (>90%)
• Niski pobór prądu przez układ przetwornicy
• Szeroki zakres napięcia wejściowego typowy dla zasilaczy buforowych 12V/24VDC
• Zabezpieczenie termiczne, przeciwprzeciążeniowe
• Zabezpieczenie przeciwprzepięciowe
• Niewielkie wymiary

ModelBCS-SU100/48 Napięcie zasilania 10÷30VDC Napięcie wyjściowe 48V DC Moc wyjściowa maksymalna  100W (Uwe=13÷23VDC) 150W (Uwe=24÷30VDC) Typowa sprawność 96% (Uwe=24VDC, Uwy=48VDC, Iwy=2a) Pobór prądu przez układ przetwornic  27mA (Uwe=12VDC) Temperatura pracy -10 oC ÷ +40 oC Obudowa  brak, konstrukcja otwarta Wymiary płytki elektr. (szer. x dł. x wys.)  40 x 83 x 27 mm

• Gwarancja: 24 miesiące
